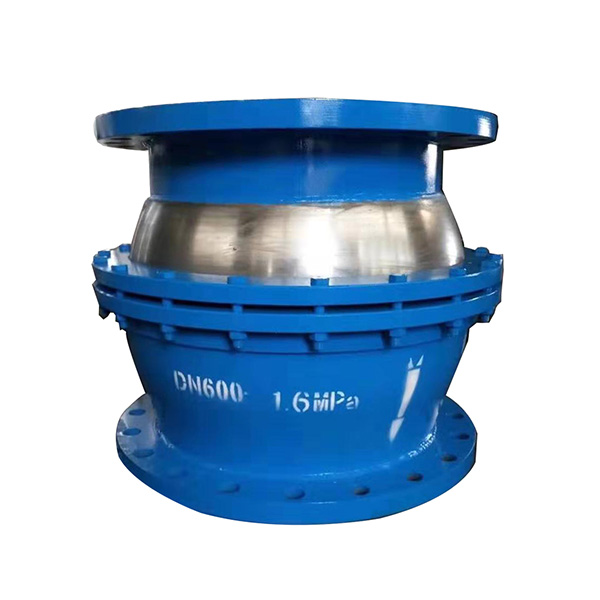

球形补偿器是应用在热力管道上的一种非常可靠的补偿装置,球形补偿器是将其角度的位移转化为管道的直线位移来吸收管道的热膨胀量。球形补偿器补偿能力大、占居空间小、流体阻力小、外形美观,密封性能好,其密封材料弹性大,在管道的应用已有十多年, 球形补偿器至今仍保持良好的运行状态,得到了广大用户的赏识和信赖。
【型 号】:QB型
【别 名】:球型补偿接头
【规 格】:DN50-1200mm
【工作压力】:0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa
【产品材质】:碳钢,不锈钢
【适用范围】:球形补偿器广泛应用于具有一定压力、一定温度的热水、蒸汽等热力管道及冶金、水力、电力、煤粉管道、化工等行业管网。
【性能特点】:
1 . 补偿量大, 其补偿量是方形弯管补偿量的10 倍左右;
2、可实现万向多维补偿,无论管道横向还是轴向补偿等任意走向都可满足要求;
3、 球形补偿器能把管道变形全部补偿, 而管道固定支承不承受变形力,可自身平衡盲板力;
4、安装、更换方便。球形补偿器在安装中尚能补偿管道的尺寸误差, 不会产生因管道尺寸误差而引起的安装应力;
5、球形补偿器由于补偿能力大,可达300米左右布置一组球补,故其设固定支架少,节省总投资,节省能源;
6、密封性能好,其密封材料弹性大,磨擦系数低,润滑性能好,转动力矩小;
7、所占空间小,占居空间小、流体阻力小、外形美观;
8、设计计算管路简便, 使用安全可靠。
球形补偿器是热力管网中解决管道热膨胀的一种新型装置。国外一些发达国家如美国、日本、法国等之所以广泛使用, 除因为球形补偿器具有补偿能力大, 流体阻力和变形应力小, 能节省材料和节约投资, 占地少、按装方便等优点外, 它还具有一个显著的优点— 节能。特别是在世界能源日趋紧张的今天, 这就更加显示出球形补偿器的生命力和优越性。因此, 广泛推广使用球形补偿器已势在必行。在我国, 球形补偿器的使用价值还没有被人们充分认识。只取其补偿能力大, 节省材料及节约投资的优点, 而没有或很少从节省能源的角度出发。随着北方城市集中供热的发展, 球形补偿器必将在我国普遍推广, 它的节能效果将愈来愈明显地上升到重要位置上来。
公称通径Norminal Diameter DN(mm) | 径向最大尺寸Max radial size D(mm) | 球心距Globe Distance E(mm) | 转矩Torque(KN.M) | 接口端口尺寸Size of joint end dxs dxs(mm) | 总长Total length L(mm) | 重量Weight | |||||
1.0Mpa | 1.6Mpa | 2.5Mpa | |||||||||
1.0Mpa | 1.6Mpa | 2.5Mpa | 4.0Mpa | 法兰连接Connection Flange | 法兰Flange | 法兰Flange | 法兰Flange | ||||
50 | 180 | 114 | 0.07 | 0.11 | 0.17 | 0.28 | 59*3.5 | 200 | 23 | 23.8 | 29 |
65 | 198 | 152 | 0.14 | 0.23 | 0.36 | 0.58 | 73*4 | 260 | 31 | 33 | 39 |
80 | 225 | 168 | 0.32 | 0.51 | 0.80 | 1.28 | 89*4 | 292 | 45 | 46 | 53 |
100 | 260 | 178 | 0.54 | 0.86 | 1.34 | 2.15 | 108*4 | 310 | 66 | 68 | 82 |
125 | 300 | 206 | 1.04 | 1.67 | 2.61 | 4.18 | 133*4 | 350 | 87 | 91 | 111 |
150 | 375 | 254 | 1.52 | 2.43 | 3.80 | 6.08 | 159*4.5 | 440 | 99 | 101 | 125 |
200 | 440 | 236 | 2.15 | 3.45 | 5.39 | 8.63 | 219*5 | 435 | 137 | 141 | 176 |
250 | 540 | 315 | 4.22 | 6.75 | 10.55 | 16.88 | 273*6 | 584 | 262 | 271 | 330 |
300 | 608 | 275 | 6.34 | 10.15 | 15.86 | 25.38 | 325*6 | 602 | 360 | 375 | 457 |
350 | 685 | 370 | 8.31 | 13.30 | 20.78 | 33.25 | 377*8 | 670 | 546 | 569 | 696 |
400 | 780 | 420 | 10.83 | 17.32 | 27.06 | 43.30 | 426*8 | 757 | 645 | 665 | 822 |
450 | 825 | 435 | 15.34 | 24.55 | 38.36 | 61.38 | 480*8 | 822 | 911 | 956 | 947 |
500 | 900 | 336 | 20.81 | 33.30 | 52.03 | 13.25 | 529*8 | 728 | 1045 | 1111 | 1315 |
600 | 1055 | 448 | 26.22 | 41.95 | 65.55 | 104.87 | 630*8 | 900 | 1449 | 1640 | 1895 |
700 | 1300 | 710 | 31.78 | 50.84 | 79.44 | 127.10 | 720*8 | 1290 | - | - | - |
800 | 1450 | 830 | 38.26 | 61.22 | 95.65 | 153.05 | 820*10 | 1480 | - | - | - |
900 | 1630 | 950 | 45.20 | 72.32 | 113.05 | 180.80 | 920*110 | 1650 | - | - | - |
1000 | 1810 | 1100 | 52.74 | 84.38 | 131.84 | 210.95 | 1020*10 | 1810 | - | - | - |
1100 | 1990 | 1350 | 60.91 | 97.46 | 152.28 | 243.65 | 1120*12 | 2050 | - | - | - |
1200 | 2170 | 1550 | 69.78 | 111.65 | 174.45 | 279.45 | 1220*14 | 2280 | - | - | - |
